VÁLVULA BORBOLETA C/ FLANGES |

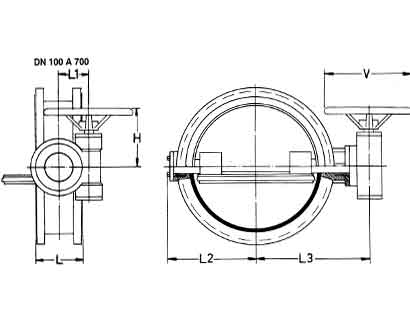

As válvulas borboletas com flanges são produzidas no dimendional AWWA ( corpo curto ).
Atuadores: por redutor. Sob consulta, fornecimento com actuadores elétricos, pneumáticos e hidráulicos.
|
|
|
| |
| DN |
Dimensões
e Massas |
| L |
L1 |
L2 |
L3 |
V |
H |
Nº
de voltas para fechar |
Massas |
| Com cab. |
Com vol. |
Com cab. |
Com vol. |
| mm |
mm |
mm |
mm |
mm |
mm |
mm |
Kg |
Kg |
| 75 |
127 |
73 |
94 |
212 |
250 |
201,0 |
161,5 |
12 |
39,8 |
40,0 |
| 100 |
127 |
73 |
119 |
229 |
250 |
201,0 |
161,5 |
12 |
46,8 |
47,0 |
| 150 |
127 |
73 |
135 |
271 |
250 |
201,0 |
161,5 |
12 |
59,8 |
60,0 |
| 200 |
152 |
73 |
166 |
297 |
250 |
201,0 |
161,5 |
12 |
100,8 |
101,0 |
| 250 |
203 |
73 |
201 |
294 |
250 |
201,0 |
161,5 |
12 |
126,8 |
127,0 |
| 300 |
203 |
73 |
234 |
355 |
250 |
223,0 |
183,5 |
25 |
163,8 |
164,0 |
| 350 |
203 |
73 |
295 |
382 |
250 |
223,0 |
183,5 |
25 |
178,8 |
179,0 |
| 400 |
203 |
97 |
320 |
433 |
375 |
339,0 |
318,0 |
45 |
225,0 |
227,0 |
| 450 |
203 |
97 |
360 |
482 |
375 |
339,0 |
318,0 |
45 |
248,0 |
250,0 |
| 500 |
203 |
97 |
355 |
544 |
375 |
339,0 |
318,0 |
45 |
296,0 |
298,0 |
| 600 |
203 |
97 |
445 |
584 |
375 |
339,0 |
318,0 |
45 |
392,0 |
394,0 |
| 700 |
305 |
121 |
475 |
700 |
1000 |
438,5 |
467,0 |
84 |
528,0 |
534,0 |
| 800 |
305 |
121 |
555 |
742 |
1000 |
438,5 |
467,0 |
84 |
767,0 |
773,0 |
| 900 |
305 |
121 |
643 |
800 |
1000 |
438,5 |
467,0 |
84 |
831,0 |
837,0 |
| 1000 |
305 |
194 |
728 |
970 |
600 |
656,5 |
654,0 |
229 |
1233,0 |
1239,0 |
| 1200 |
381 |
194 |
816 |
1031 |
600 |
656,5 |
654,0 |
229 |
1803,0 |
1809,0 |
|
|
|
|
|
|
|
|
|
|
|
| Nº |
Componentes |
Materiais |
| 1 |
Corpo |
Ferro dúctil NBR 6916 classe 42012 |
| 2 |
Disco |
Ferro dúctil NBR 6916 classe 42012 |
| 3 |
Anel
de aperto |
Ferro dúctil NBR 6916 classe 42012/ |
| Aço Inox ASTM A-351 Gr CF8 |
| 4 |
Tampa |
Ferro dúctil NBR 6916 classe 42012 |
| 5 |
Porta-junta |
Ferro dúctil NBR 6916 classe 42012 |
| 6 |
Eixo de suporte |
Aço inoxidável AISI 304 |
| 7 |
Eixo de acionamento |
Aço inoxidável AISI 304 |
| 8 |
Sede de vedação |
Aço inoxidável AISI 304 |
| 9 |
Buchas superior e inferior |
Teflon reforçado com bronze |
| 10 |
Junta de vedação |
Borracha sintética tipo Buna N |
| 11 |
Anel bipartido |
Bronze |
| 12 |
Anel o'ring |
Borracha |
| 13 |
Gaxeta |
borracha nitrílica - tipo chevron |
| 14 |
Parafuso Allen |
Aço inoxidável AISI 304 |
| 15 |
Pino de trava |
Aço carbono |
|
|
|
|
|
Informações Adicionais
|
|
|
|
